Thiết kế và sản xuất kệ trưng bày sản phẩm dầu nhờn bằng sắt

Kế hoạch thiết kế kệ trưng bày sản phẩm dầu nhờn bằng sắt

Thiết kế kệ sản xuất trưng bày sau đó dùng bản vẽ này để sản xuất là một công việc khá khó với một công ty chuyên làm biển quảng cáo bình thường vì họ không quen làm hàng POSM và cũng rất khó đối với một công ty chuyên về thiết kế kiểu dáng cho sản phẩm vì họ không hiểu sâu về các nghệ thuật trưng bày và bán hàng. Bài viết này hướng bạn tới chúng tôi, một công ty chuyên cung cấp cả dịch vụ thiết kế kiểu dáng kệ quảng cáo, một công ty 18 năm làm hàng quảng cáo trong siêu thị, và nếu bạn là khách quen của lambienquangcaohn.net thì sẽ không lạ với chúng tôi, một công ty đã gián tiếp hiện diện sự khéo tay của mình thông qua các vật dụng trưng bày và bán hàng tại các cửa hàng tạp hóa trên khắp cả nước với ô quảng cáo, túi treo, kệ trưng bày, tủ trưng bày, biển cửa hàng...

1. Yêu cầu của khách về kệ trưng bày sản phẩm dầu nhờn

Kích thước, hình khối, số lượng đợt và màu sắc dự kiến của kệ

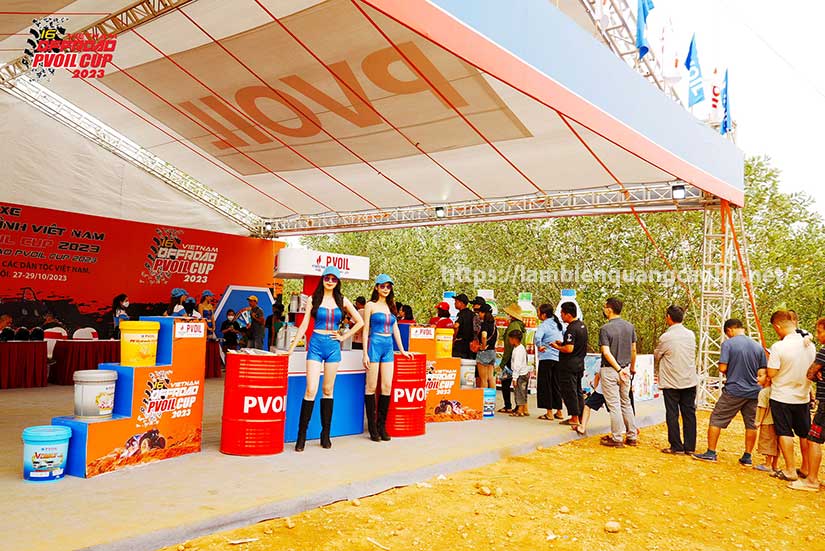

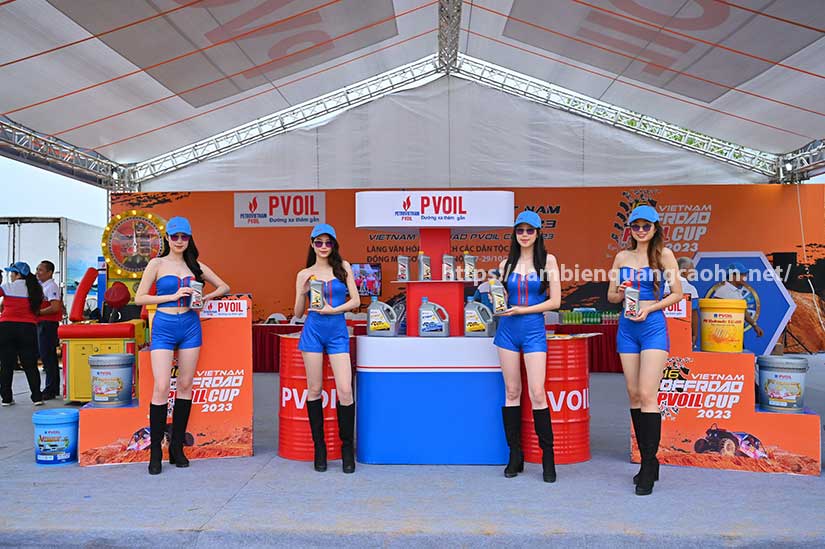

Mục đích: Kệ quảng cáo dự kiến sẽ được trưng bày tại sự kiện offroad khá nổi tiếng trong giới chơi xe tại Hà Nội. Kệ sẽ dùng để trưng bày và quảng cáo tại đây, một nơi rất "hoang dã", 100% ngoài trời, nhiều bụi thành ra kệ cần phải bền như sỏi đá

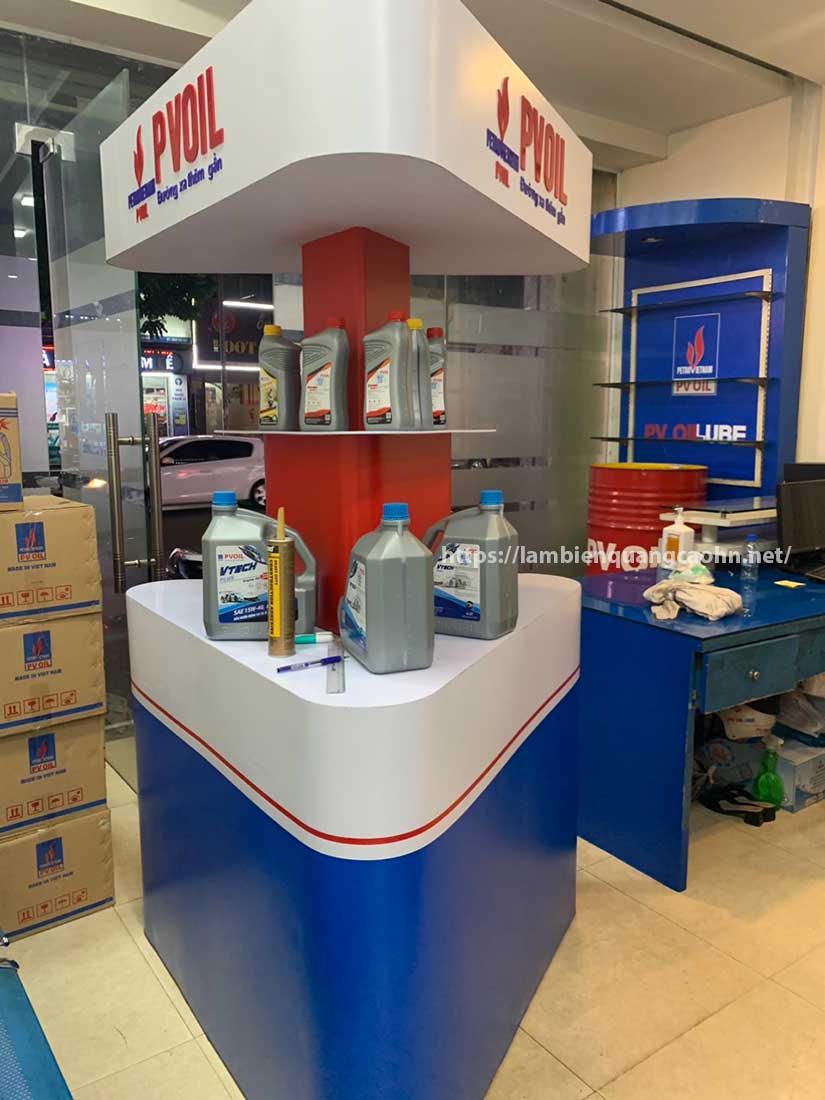

Mô tả: Kích thước của kệ là ngang 115x90x200cm, có mặt cắt ngang dạng hình tam giác đều bo tròn ba góc. Sơn theo màu nhận dạng thương hiệu, trên đỉnh có logo. Kệ có 2 đợt để hàng, sản phẩm là các can dầu nhớt dành cho xe máy và ô tô, khối lượng khá nặng, kích thước của can dầu cũng khá to, thành ra yêu cầu kệ cần chắc chắn, có bánh xe để tiện di chuyển.

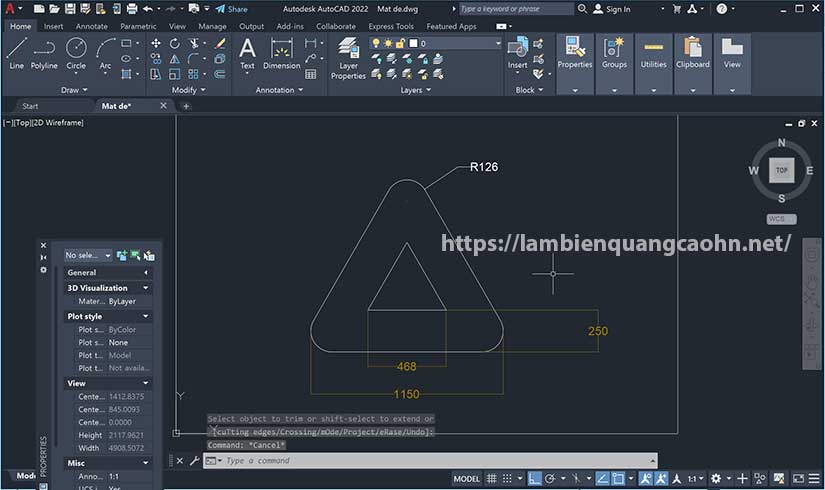

2. Quá trình dựng bản vẽ 2D cho kệ quảng cáo

Đây là quá trình dựng hình đồ họa sơ bộ sản phẩm dựa trên các kích thước của sản phẩm mà designer đề xuất ra hình chiếu bằng, hình chiếu cạnh, hình chiếu đứng và có thể là hình chiếu trục đo, từ đó mà người đặt hàng có thể có được hình dung một cách sơ bộ về sản phẩm trên giấy

Phần mềm có thể sử dụng: Coreldraw, AutoCad, Adobe Ilustrator.

Mọi chỉnh sửa lớn đều diễn ra ở quá trình này:

Mọi tính toán ban đầu của người đặt hàng có thể rất khác so với khi dựng hình, mọi sự bất hợp lý không lường trước được đều phát sinh và giải quyết ở khâu dựng bản vẽ 2D cho kệ này ví dụ như không gian chiếm chỗ của sản phẩm có hợp lý hay không. tính toán về diện tích kệ sẽ đặt có vừa vặn hay không, tính toán chiều cao kệ đã hợp lý chưa, tầm nhìn của kệ có phù hợp với người quan sát không, chống sản phẩm bị trượt, đổ, kết cấu tăng cứng cho kệ đã chuẩn chưa, có bánh xe lắp vào thì trông như nào... Đây có thể coi là bộ khung hết sức quan trọng cho quá trình dựng 3D sản phẩm sau này

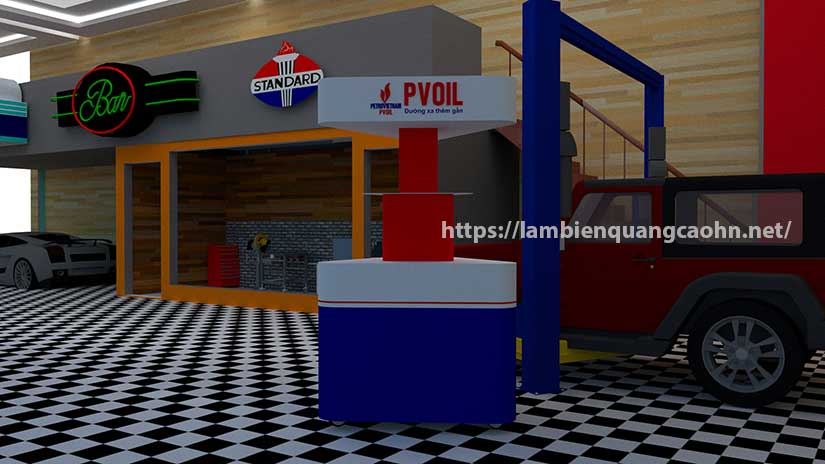

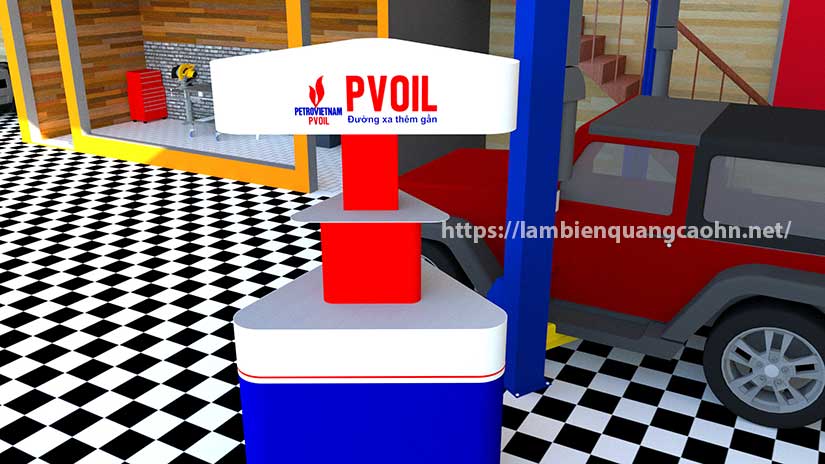

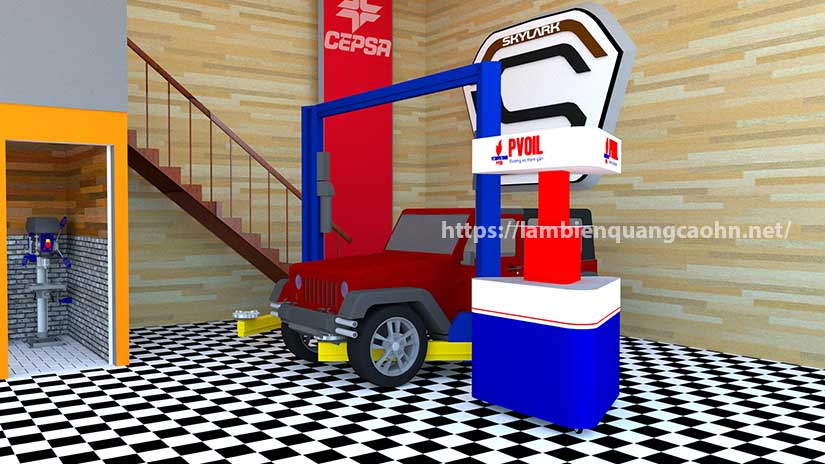

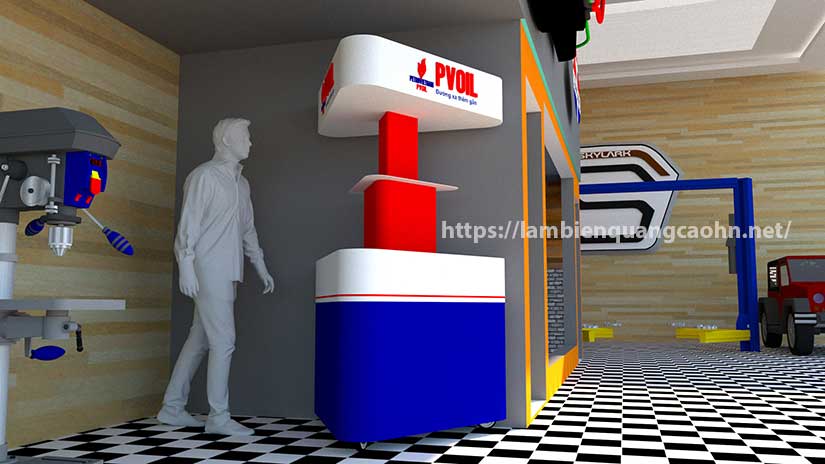

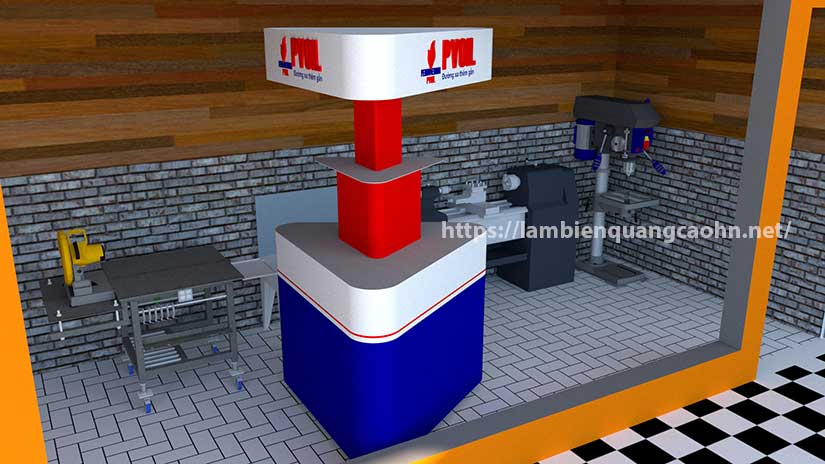

3. Quá trình dựng 3D kệ trưng bày sản phẩm dầu nhờn và chỉnh sửa

Đây là quá trình tạo dựng hình ảnh 3D, giúp khách hàng có cái nhìn toàn cảnh về kệ ở bất kỳ góc độ nào dựa trên các tham số về kích thước, chiều cao, chiều rộng, độ cong của đường tròn, các kích thước khoảng cách, độ dày, các thông số về màu sắc và chất liệu mà hai bên đã thống nhất từ trước.

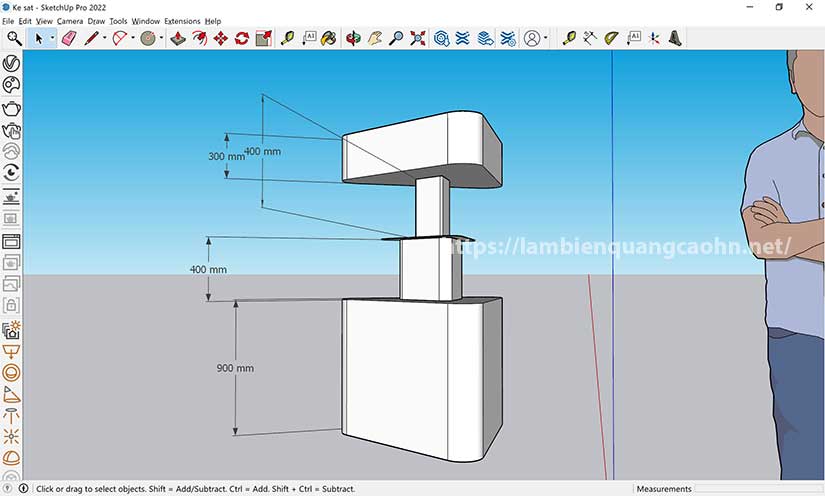

Quá trình này được mô phỏng bằng phần mềm dựng 3D có thể là SketchUp, 3DMax, Maya...

Một số tính toán sai sót của kệ ở bản vẽ 2D sẽ được triệt để giải quyết trong bản vẽ 3D này

Bản vẽ 2D đòi hỏi sự tưởng tượng rất nhiều về mặt toán học và hình học không gian, điều này là một thách thức với không chỉ khách hàng mà còn với thậm chí là chính họa sĩ thiết kế sản phẩm. Sự thách thức này đôi khi vượt quá khả năng tưởng tượng và "lắp ghép" họ thành ra đôi khi có sai sót

Bản 3D sẽ giúp chúng ta không cần tưởng tượng, bởi vì một kích thước sai trong không gian nó sẽ không khớp ở các mối lắp ghép. Bản vẽ 3D sẽ giúp mình phát hiện nhanh các thiếu sót về mỹ thuật, một hình khối không đẹp, một màu sắc không hợp lý thì có thể sẽ phải điều chỉnh một chút để tăng tính mỹ thuật.

Bản vẽ 3D giúp chúng ta tính toán được vật liệu cần chuẩn bị như sắt thép, gỗ, kính, mica, decal... một cách dễ dàng bằng các thuật toán hoặc lệnh tra cứu đơn giản.

4. Quá trình sản xuất kệ trưng bày sản phẩm dầu nhờn bằng sắt

a. Chuẩn bị vật liệu và gia công pha cắt, uốn cho kệ quảng cáo

Pha cắt các tấm kim loại, tấm mica để làm thân kệ và mặt để hàng

Uốn tấm kim loại theo bán kính cong ghi trên bản vẽ để làm thân kệ và line kệ

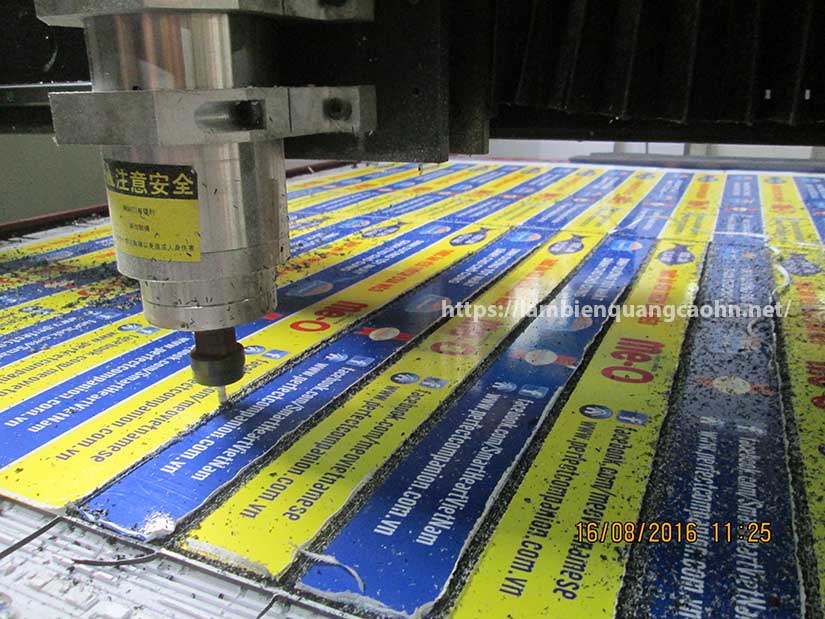

Cắt CNC mica để tạo logo mica nổi gắn trên kệ

Chuẩn bị file thiết kế để cho in quảng cáo phần decal dán trên thân kệ

Chuẩn bị sắt hộp, chuẩn bị bánh xe

Chuẩn bị sơn, keo dán, và các máy móc, công cụ dụng cụ.

b. Hàn, lắp ráp, dán các phụ kiện

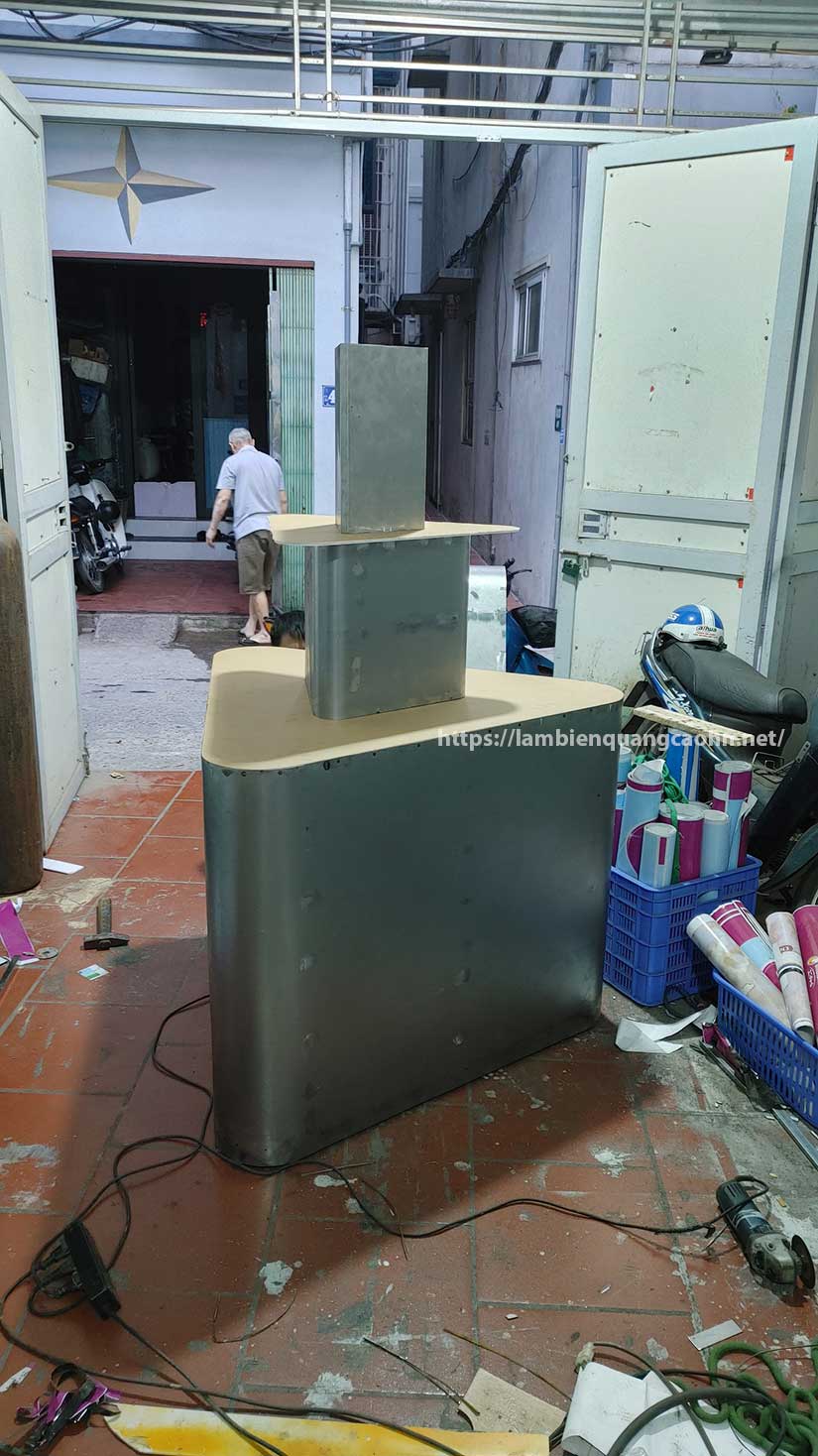

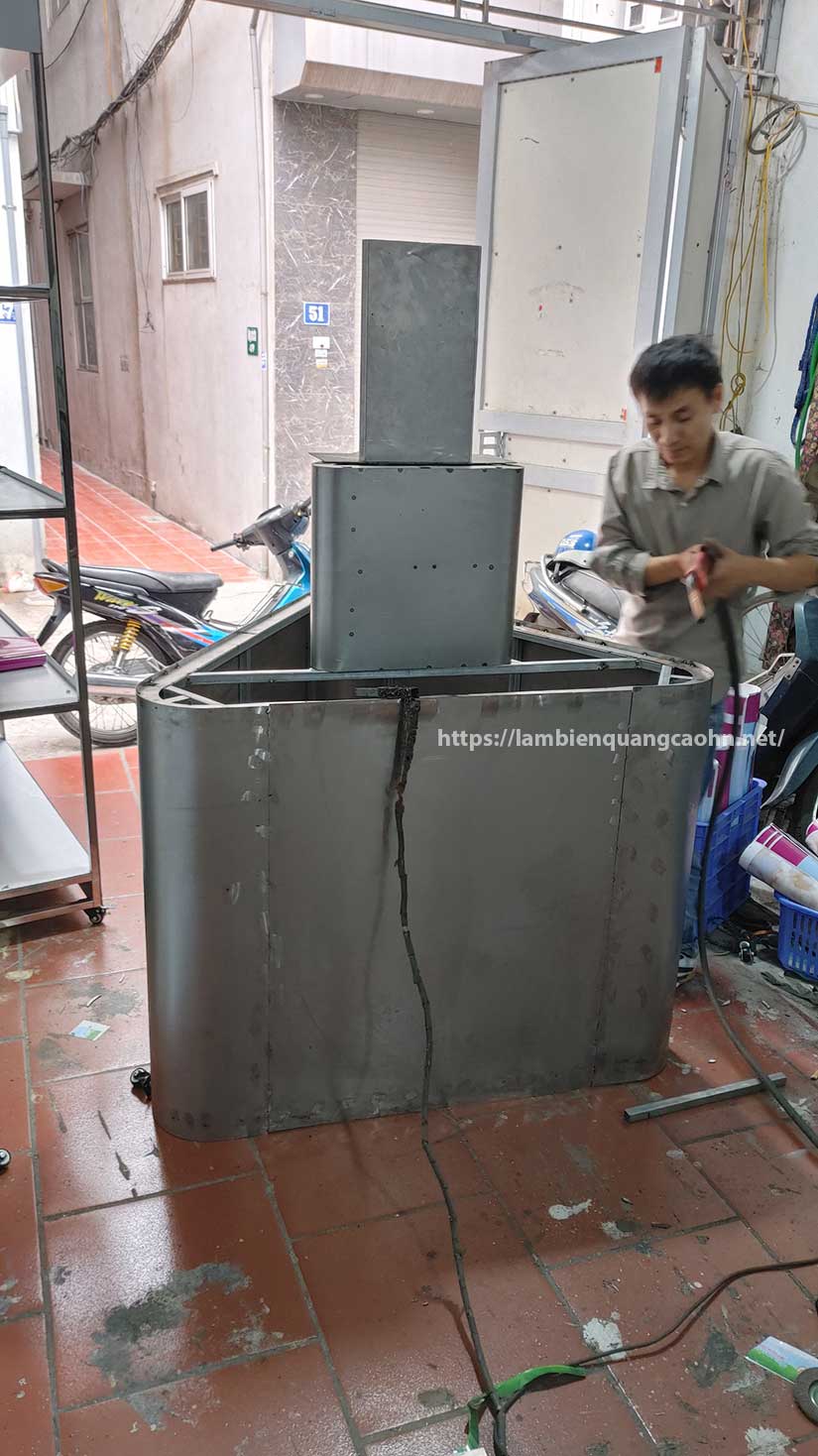

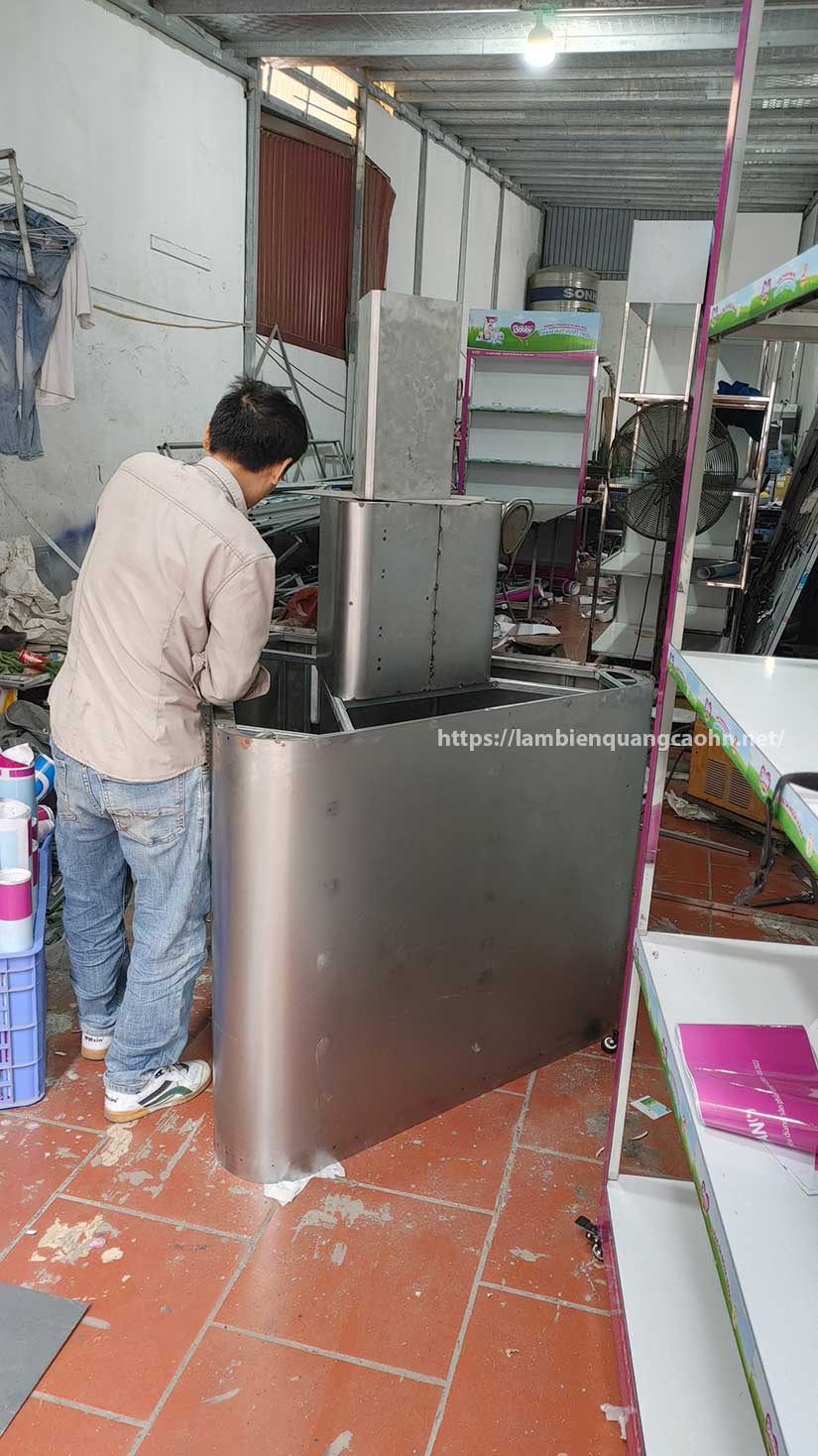

Dùng máy hàn hàn phần khung kết cấu của kệ theo kích thước trên bản vẽ, phần khung kết cấu này sẽ được đứng trên 3 bánh xe và là nơi để phần vỏ của kệ bám vào

Hàn, dán các mặt vỏ ngoài của kệ vào khung kết cấu của kệ, bản thân các phần vỏ cũng phải được hàn kín và mài nhẵn bề mặt.

Sơn toàn bộ phần thân vỏ kệ chống rỉ và sơn để tạo bề mặt phẳng, nhẵn

Dán các đợt để hàng có yếu tố nhựa vào kệ bằng keo dán sắt, nhựa ở đây là mica có độ bóng cao giúp tăng vẻ đẹp cho kệ

Dán decal bao phủ mặt ngoài của kệ, tạo màu cho kệ,

Dán logo chữ nổi cho kệ theo maket thiết kế

Các thông tin bên lề hết sức quan trọng đối với việc thiết kế và sản xuất kệ trưng bày sản phẩm

1. Hiểu biết về ngành POSM của designer quan trọng như thế nào với việc thiết kế kệ

Thiết kế biển quảng cáo, tờ rơi, ấn phẩm thì đơn giản nhưng thiết kế kệ quảng cáo thì bắt buộc phải hiểu về POSM, hiểu về marketing, hiểu về con người thông thạo phần mềm 3D sẽ khiến bạn designer có lợi thế hơn rất nhiều. Đây cũng chính là lý do mà chúng tôi có những tài nguyên mà các cửa hàng quảng cáo khác không có.

Hiểu về khối lượng trưng bày: Giúp bạn tính toán được khung kết cấu của kệ sẽ là loại cứng hay vừa, vật liệu làm ra kệ là vật liệu bền hay vật liệu rẻ tiền. Kệ nặng thì phải có bánh xe

Kích thước rất quan trọng: Kích thước hàng hóa quyết định vị trí và không gian để hàng, cách chia đợt. Kích thước ở đây còn là diện tích trưng bày mà cửa hàng tạp hóa, siêu thị cho phép khách hàng của bạn đặt kệ.

Mô tả được cách mà khách hàng quan sát kệ từ xa: Nếu kệ xa người xem, kệ cần to hoặc tấm topboard phải to, hoặc kệ phải được treo cao.

Tưởng tượng được cách mà khách hàng lấy hàng ra khỏi kệ: Nếu kệ khó lấy hàng, chỗ trưng bày chật, khách phải cúi hạ người khi xem hàng thì khách hàng sẽ không thèm xem hàng của bạn mà xem hàng của đối thủ cạnh tranh

Hiểu về phương án giao hàng: Bạn giao hàng bằng xe máy, hay giao hàng bằng ô tô hay giao hàng hỗn hợp, nhân viên có hỗ trợ lắp ghép kệ không? Đây là câu hỏi mà lambienquangcaohn.net hay hỏi khách hàng của mình khi làm kệ vì rất dễ hiểu là nếu để nguyên cả cái kệ mà chở thì sẽ rất tốn không gian.

Hiểu về thói quen của người bán và người mua trong siêu thị, cửa hàng tạp hóa: Thói quen trưng bày của chủ shop, cửa hàng, thói quen của người mua hàng ảnh hưởng tới sự tồn vong của kệ.

2. Thiết kế 2D sản phẩm không chỉ là thiết kế hình khối, nó cả một phần nữa là thiết kế poster dán quảng cáo trên thân kệ

Theo như những gì đã viết ở trên thì bạn sẽ nghĩ là làm một cái kệ chỉ là dựng hình cho nó? Dĩ nhiên là không có cái kệ nào giống như cái kệ nào. Mỗi thứ cần có một kiểu thiết kế, kểu vật liệu riêng, một kiểu thể hiện hình ảnh quảng cáo riêng

Hình ảnh quảng cáo là những thứ được in rồi gắn lên kệ làm thông tin quảng cáo chính về thương hiệu, tính năng của sản phẩm sẽ trưng bày trên kệ. Phần hình ảnh này cũng cần phải được thiết kế riêng biệt. Nếu như thiết kế của kệ tốt sẽ góp phần tạo ra thành công của kệ về mặt trưng bày và bán hàng còn thiết kế các tấm quảng cáo đẹp, bắt mắt, dễ hiểu sẽ gây dựng tiếng vang xét về mặt quảng cáo và tiếp thị sản phẩm.

3. Báo giá chi phí sản xuất kệ theo mẫu như hình ảnh đăng trong bài viết này

Quay trở lại với hình ảnh xuyên suốt của bài viết đó là kệ quảng cáo dầu nhờn, giá thành của nó là bao nhiêu? Chúng tôi xin gửi tới để quý khách hàng có cái nhìn toàn vẹn hơn về sản phẩm

Báo giá thiết kế: Thiết kế và dựng hình 3D sản phẩm là 1,500,000đ

Báo giá sản xuất và giao hàng: Kệ được làm với giá 6,500,000đ với chất liệu bằng sắt tấm dày 1mm, mica 5mm, thép hộp 25x25x1.2mm, bánh xe cao su đường kính 65mm và decal dán.

4. Đóng gói và giao hàng kệ như thế nào

Đóng gói và giao hàng kệ là một thứ cực kỳ quan trọng trong khâu phân phối kệ sau này. Quá trình này quan trọng đến nỗi nó giúp kệ không bị hư hỏng khi giao hàng, vận chuyển và quá trình giao hàng được giảm tải, giảm chi phí, giảm thời gian giao.

Đối với đơn hàng số lượng kệ nhiều thì kệ nên được thiết kế dạng gập mở, gài, cài cắm, vặn chốt. Tức là ở trạng thái đóng gói không gian chiếm chỗ rất nhỏ, trạng thái triển khai kệ có thể bung ra rộng rãi, hoạt động đúng chức năng. Kết cấu kiểu này thì kệ thường là làm bằng sắt. Chỉ cần đóng gói bằng màng nylon là được. Phương án này kệ có thể chở bằng ô tô, xe máy đều rất tiện.

Đối với kệ có kích thước nhỏ, làm bằng chất liệu mềm, xốp, giòn dễ vỡ như mica, alu, formex thì kệ cần được bọc màng chống sốc hoặc bọc bìa các tông. Số lượng đóng gói phụ thuộc vào số lượng một tuyến cần giao và một xe máy có thể tối đa chở được

Đối với kệ có kích thước lớn, làm bằng gỗ công nghiệp thì cần được bảo vệ bằng màng chống sốc, đóng kiện bằng gỗ bọc bên ngoài hoặc đóng hộp gỗ bảo vệ đề phòng bị chèn ép hoặc đổ khi giao hàng

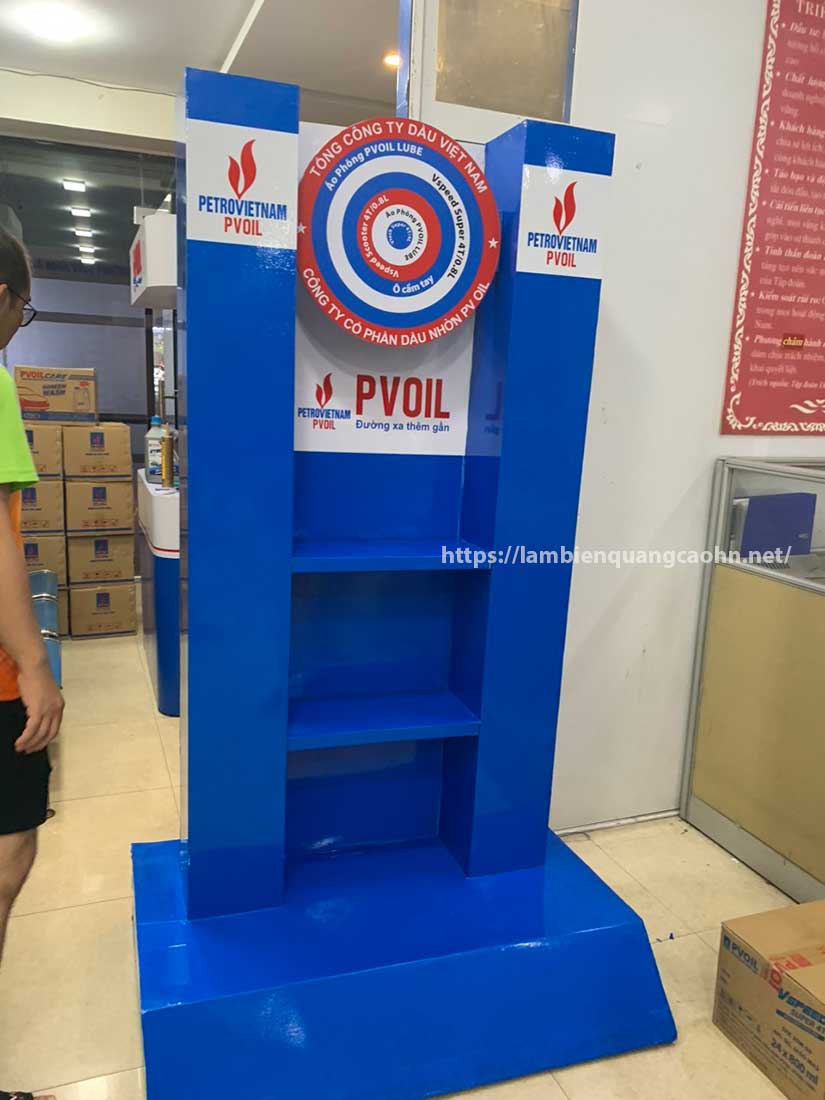

5. Một số mẫu kệ quảng cáo mà lambienquangcaohn.net đã tự thiết kế và sản xuất

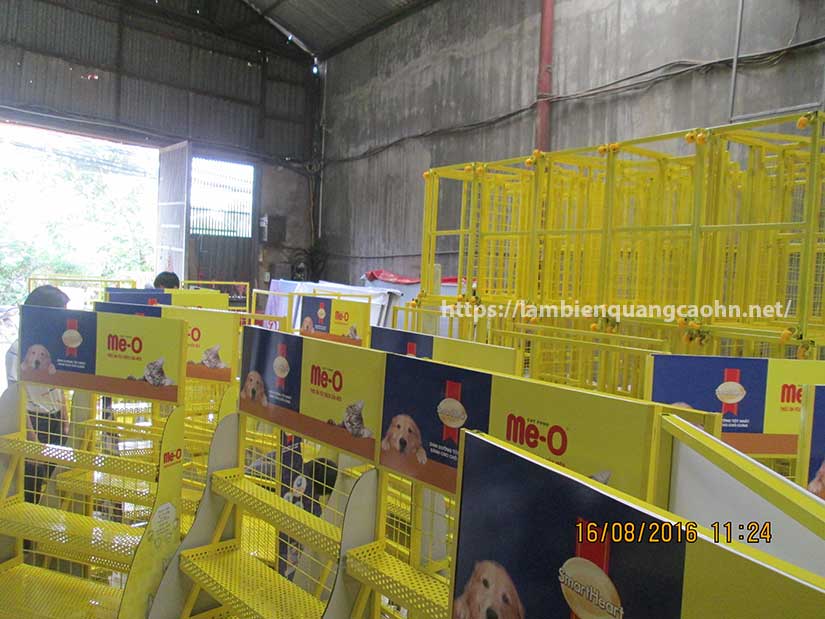

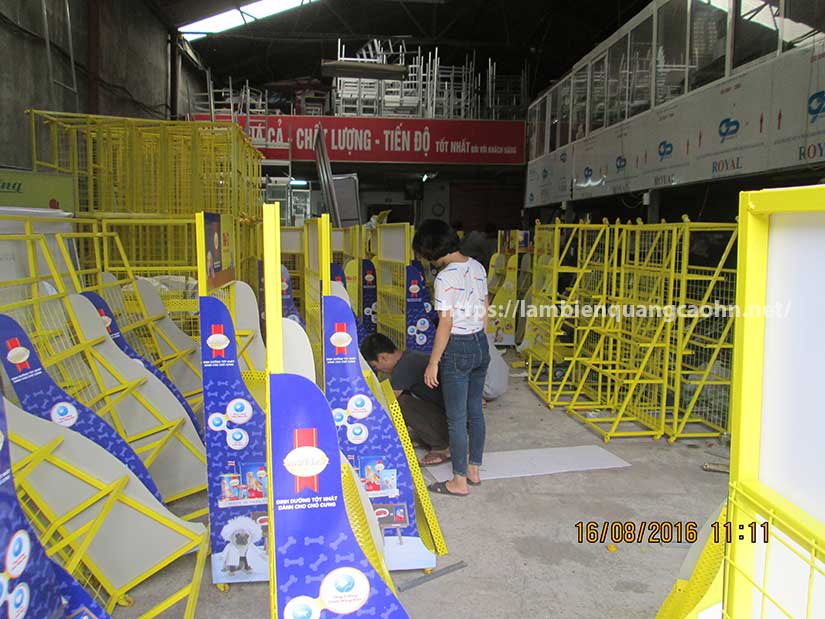

a. Kệ sắt trưng bày thức ăn cho chó mèo

Do kệ để hàng khá nặng, kệ hoàn toàn để ngoài trời, bê ra bê vào hàng ngày nên kệ cần phải bền, chịu được mưa nắng, thoát nước mưa tốt, chịu va đập tốt, và kệ cần có bánh xe để tiện di chuyển. Kệ chất liệu bằng sắt, sơn tĩnh điện màu vàng, tấm ốp hình ảnh quảng cáo là decal PP cán alu, đợt của kệ làm bằng tấm tôn đục lỗ, đằng sau lưng kệ làm bằng khung lưới bằng sắt.

Đơn giá tham khảo 3,200,000đ/ cái

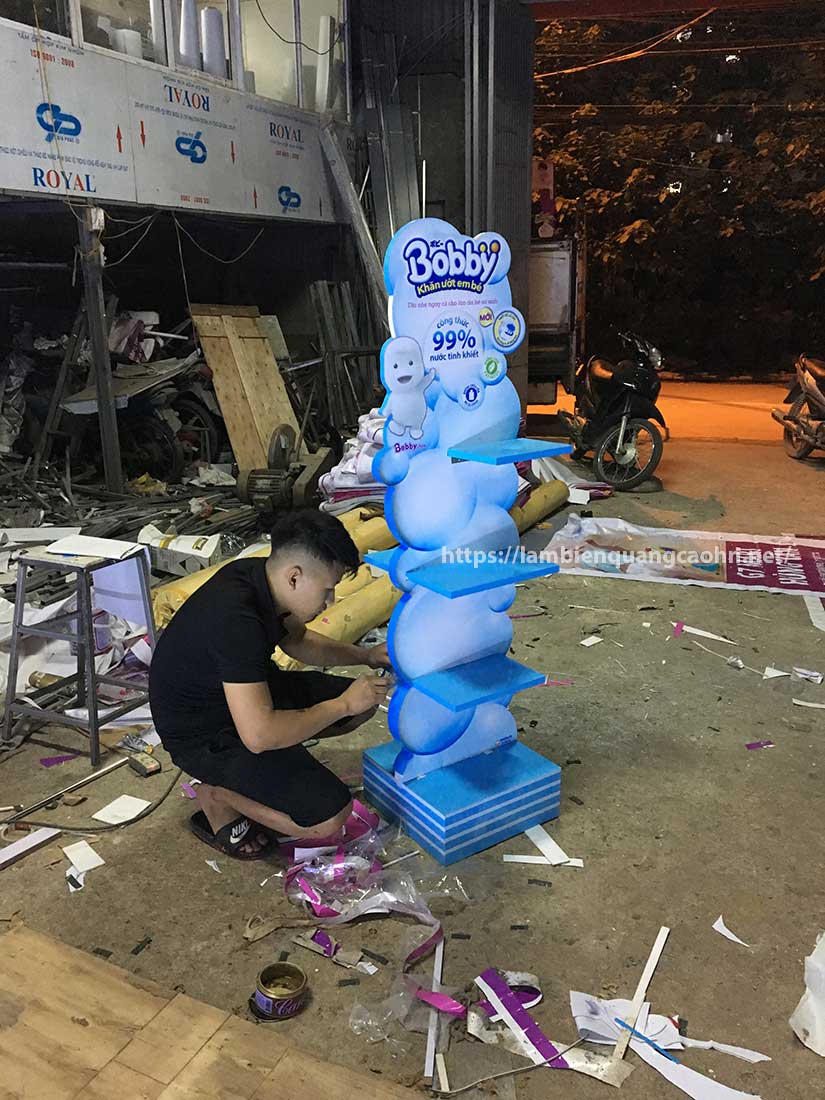

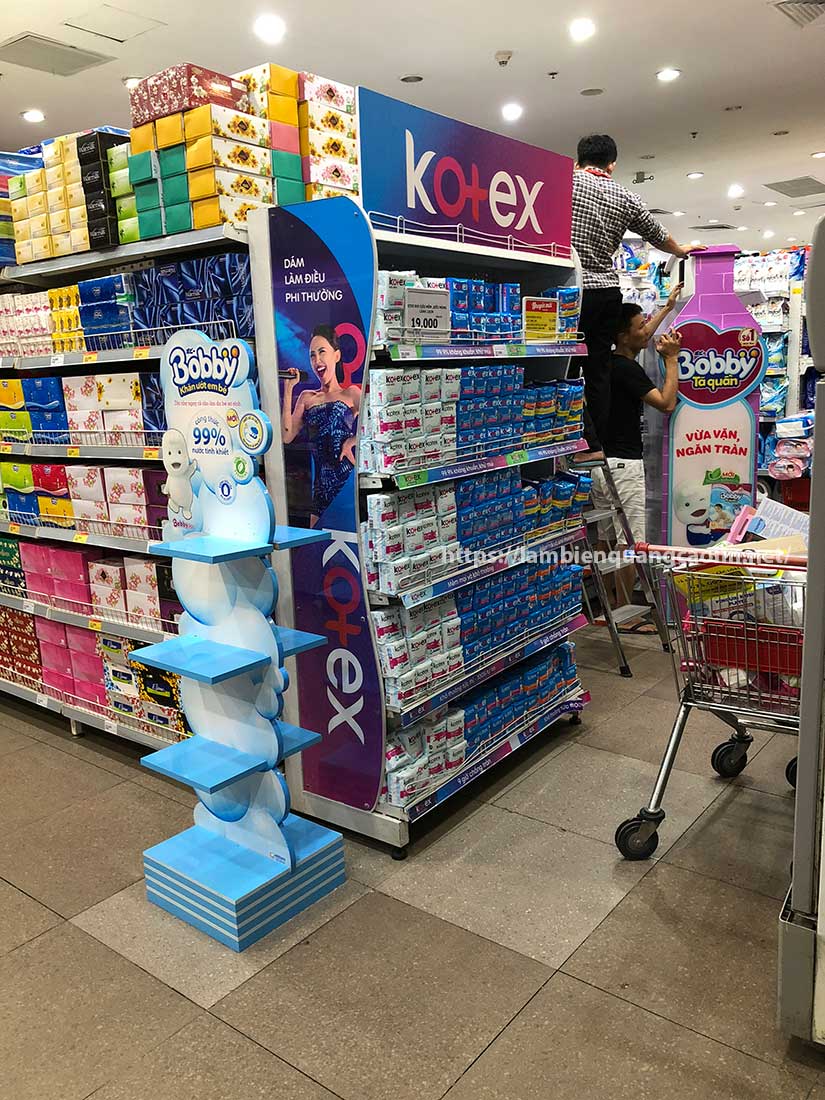

b. Kệ gỗ trưng bày bỉm (side burn)

Yêu cầu của kệ là trưng bày hàng trong siêu thị, diện tích đặt trong siêu thị không được lớn hơn quá 40x40cm. Và vì đây là trưng bày một sản phẩm mới, khách hàng sẽ lấy sản phẩm lên để xem, thành ra kệ thiết kế sao cho thật dễ lấy hàng, thiết kế của kệ cần phải trực quan mô tả được sự mềm ẩm của sản phẩm. Kệ hoàn toàn làm từ gỗ MDF, hình ảnh được in quảng cáo trên decal dán.

Đơn giá tham khảo 1,500,000đ

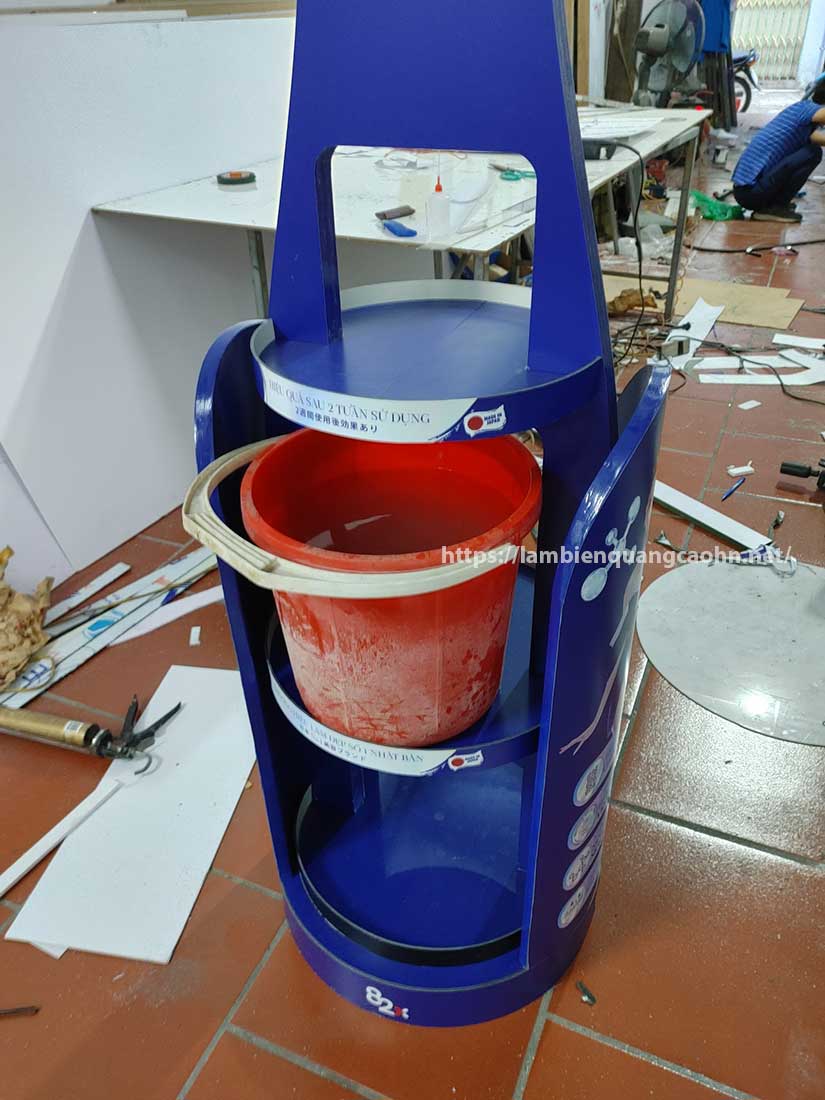

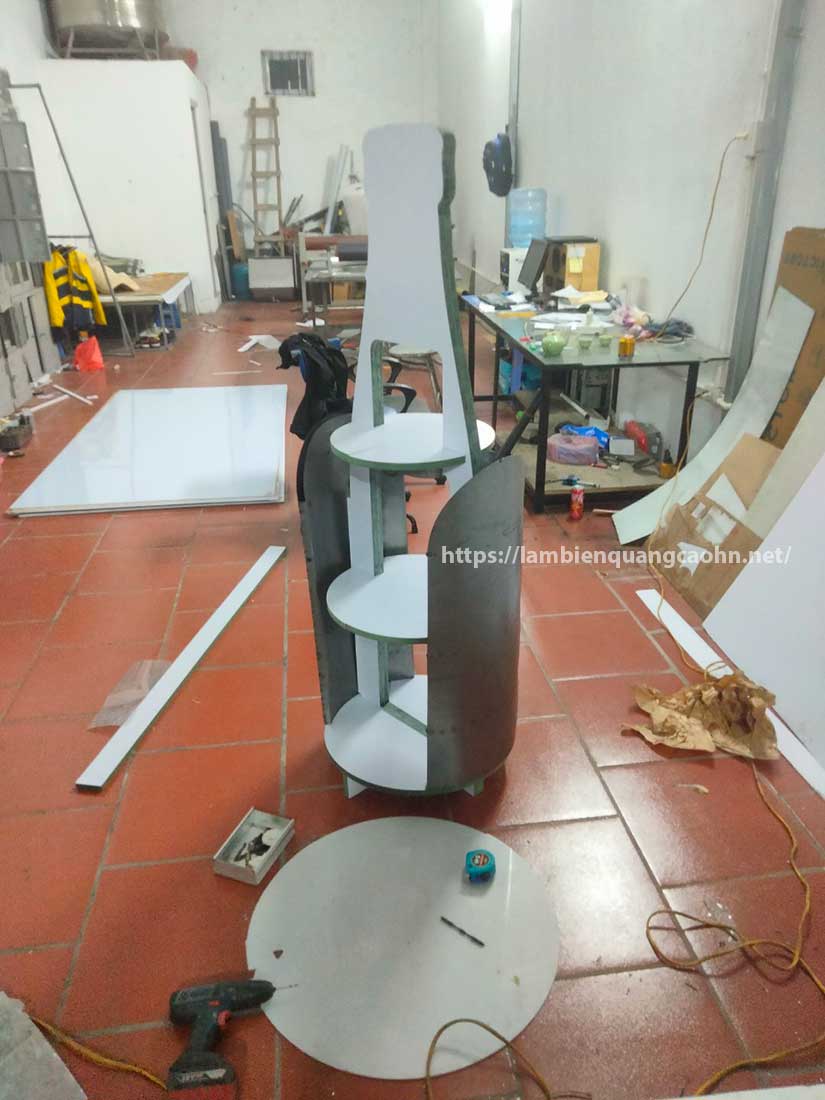

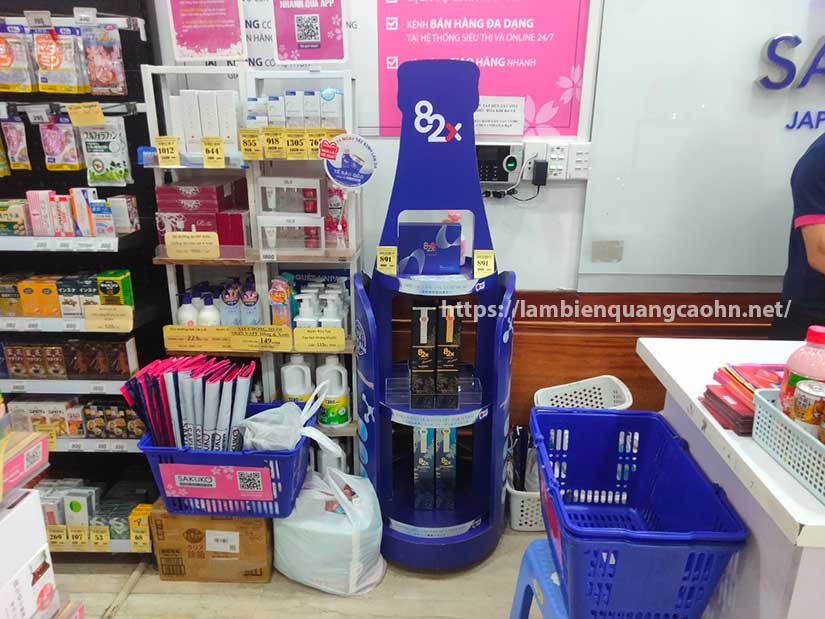

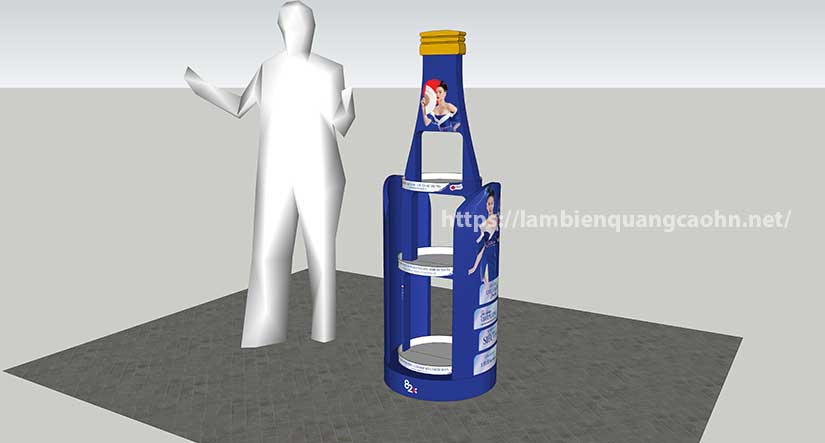

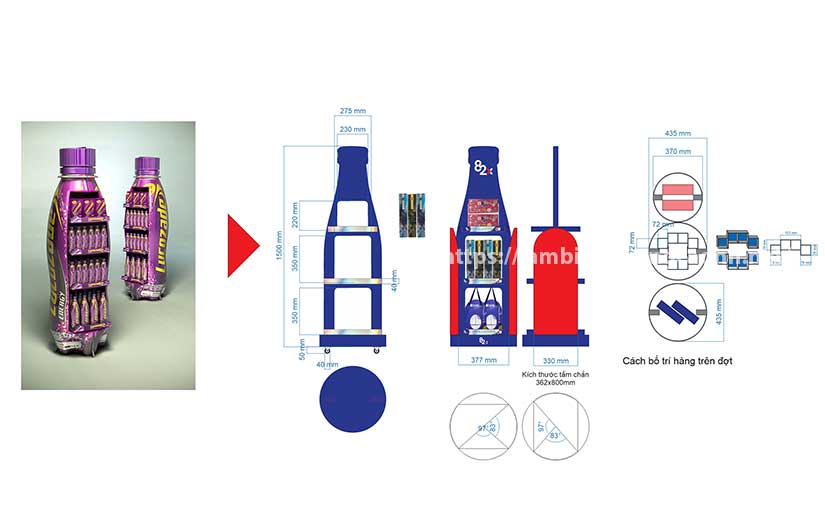

c. Kệ trưng bày hàng mỹ phẩm

Kệ được làm bằng gỗ, alu, mica và tôn dày 0.8mm. Kệ có bánh xe. Như hình ảnh mô tả ban đầu, khách hàng muốn kệ sản phẩm có dạng hình một cái chai (chai màu tím), cái chai này có thể đặt và để sản phẩm cũng như có thể quảng cáo. Theo ý tưởng này thì không gian trên kệ khá chật, để hàng nặng, có thể chịu va đập bởi xe đẩy hàng, đòi hỏi tính toán rất kỹ về kết cấu cũng như cách làm sao cho phù hợp.

Kệ quảng cáo này được thiết kế cũng theo trình tự: Mô tả sơ bộ, dựng hình 2D, ghép sản phẩm vào và lên ảnh 3D. Đơn giá tham khảo: Thiết kế kệ 1,800,000đ - Chi phí sản xuất kệ 5,900,000đ/ cái

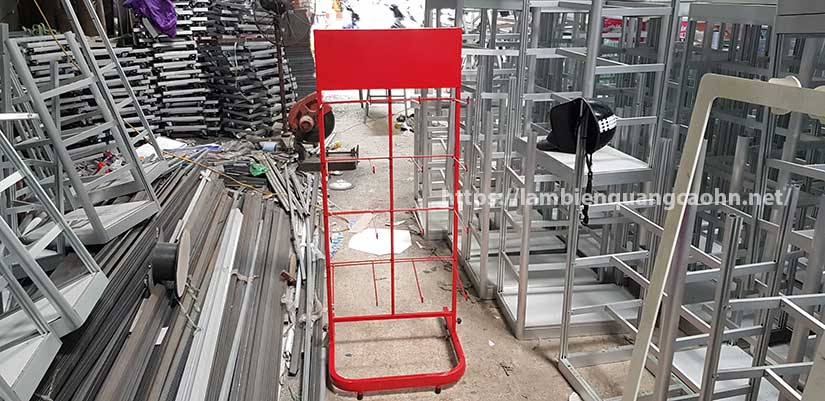

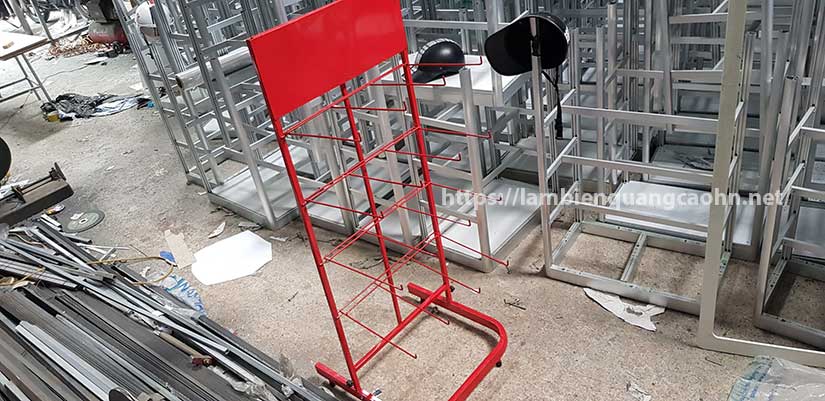

d. Kệ treo gói bim bim

Kệ treo bgois bánh kẹo có mô tả khá đơn giản với vài móc treo cùng một khung khá nhẹ như ảnh. Kệ chứa hàng nhẹ, phù hợp với sản phẩm treo và dễ lấy hàng. Trẻ em cũng lấy được. Kệ có tính chất để ngoài trời, bê ra bê vào, hàng móc treo không cố định, có thể tháo rời và lắp ghép để tiết kiệm không gian vận chuyển

Đơn giá tham khảo của kệ quảng cáo này là 310,000đ/ cái
